電接點壓力表實現水冷式電機的斷水保護
發布時間：2018-05-10 15:05:40
瀏覽：次

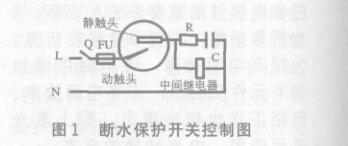

水冷式電機在運行過程中斷 水或水流不足將在短時間內使電 機溫度急驟上升，使電機絕緣老 化，甚至燒毀，筆者設計一種用電 接點壓力表構成的缺水保護開關 來實現斷水保護控制，當水壓不 足時，觸頭斷開，中間繼電器KA 失電，使電機無法合閘或運行中 跳閘以保護電機；當水壓足夠時， 觸頭閉合，KA得電，電機啟動。該 電路克服了用晶體三極管電路做 斷水保護開關的拒動、誤動及火花塞老化等問題，其斷水保護開 關控制如圖1。
圖1中，電接點壓力表的水壓 動作值根據實際情況可調，RC對 KA起保護作用。實踐證明該電路 具有廣泛推廣價值.
