對壓力表校驗器油杯的改進
壓力表校驗器使用一段時間后,往往出現造壓 困難、針型閥泄漏、泄壓緩慢等問題。拆卸清洗時往 往發現造壓桶或柱塞泵內壁劃傷、傳壓管路堵塞、針 型閥閥孔內有雜質淤積等情況。

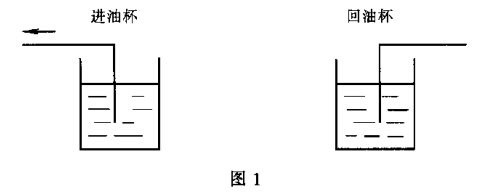

LYL型校驗器的工作原理是,手動方式從油杯 吸取介質產生壓力,精密壓力表與被檢壓力表分別 裝在管路相連通的接頭上,根據帕斯卡液壓傳遞的 原理對被檢表進行對比檢定。在該型校驗器的實際 使用中，由于工作介質是循環使用,故進回油同在一 杯,而被檢表使用的環境場合十分復雜,其彈簧管內 及絲扣端難免受到污染,從而使雜質(尤其是固態雜 質)經回油管進入油杯;再次檢定時,雜質又從油杯 吸入造壓系統及傳壓管路,造成校驗器整個系統的 污染。長期如此惡性循環,發生故障。解決問題最 可行的途徑在于解決油杯問題。進回油分成兩個油 杯,進油杯始終盛裝清潔介質,而受到污染的油僅會 流入回油杯,如圖1所示。

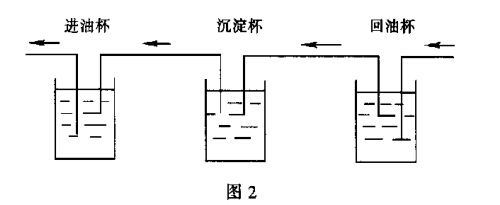

但兩個分離杯不能循環,在檢定工作過程中要頻繁 向進油杯內加入清潔介質,而從回油杯中不時倒出 介質。否則,將造成進油杯見底,而回油杯滿杯外 溢,工作起來十分不便。因此,解決辦法是利用3個 油杯,如圖2所示。
具體實現方法:準備3只500ml的金屬杯,分別 加入足量的介質油,以一定間距并排置于校驗器后 側,進回油管分別插入進回油杯中,分別將兩根長度 適量的塑料軟管充滿油后,兩頭用手指堵住,兩端放 入相應杯的油面下后,松手即可。
進油杯、沉淀杯、回油杯由兩根充滿介質的塑料 軟管相連,靠靜壓來協調三個杯的液面,工作量再大 也不必?fù)?dān)心進油杯見底,回油杯外溢,且由于沉淀杯 的存在,圓滿地保證了工作介質的清潔度。
以上改進方法簡單易行;能良好保持工作臺面 的清潔;工作介質油循環使用,節省介質。
