關于對壓力表的期間核查方案
1.6MPa壓力表的期間核查方案。
1.對壓力表期間核查的工作特性與技術指標
期間核查對象：壓力表；編號:2009.2.675;;測量范圍：1. 6 MPa 0. 4級彈 簧管式壓力表。
2.核查方法和相應的核查標準以及技術指標、穩定性
核查方法為兩臺（套）比對法 如果實驗室沒有更高等級的儀器，但擁有準確度相 同的同類兩臺（套)儀器，此時可采用兩臺(套）比對法。
采用同等級的兩臺（套）測量設備進行比對時，設兩 臺(套)測量設備的測量結果分別為y,和y2，它們的擴 展不確定度分別為U和U2,并且兩臺測量設備的量值 不是由同一臺（套)高一級計量標準所傳遞的，若滿足
I yi — y2I JU^+Uz
即說明被核查測量設備受控。
3.核查的環境條件
溫度（°C)濕度（(%)，符合規程檢定環境的要求。
4.期間核查人員的能力要求
期間核查人員對期間核查對象即壓力表有相應的檢 定或校準資質。
5.操作步驟與方法
（1）記錄好核查當時的環境條件，包括溫度和濕度。
（2）X對核查對象壓力表進行外觀檢查，確認后開始壓 力表的檢定;在用兩種均在檢定周期內的檢定標準進行 檢定，同時要及時做好原始記錄和設備使用記錄。
（3）檢定后出具對核查對象壓力表的檢定證書；并通 過不確定度的關系計算出該核查對象是否受控。不受控 的要找到原因，并按步驟4處理。
（4）不合格的出具檢定結果通知書，如果其量值失準 后應首先停用并查找原因，原因找出后嚴重的要追回已 出具的報告或證書。
（5）XX期間核查對象的核查結果和結論做出報告并 報質量技術室審核。
⑹需要記錄的數據以及分析和表達方法，相關的記錄表格后附。
（7）判定核查結果是否符合準則的要求，以及確認測 量設備/過程是否在控。
核查依據:依據JJG49 — 1999《彈簧管式壓力表和真 空表》檢定規程。
環境條件:溫度20 ±3 ^等溫2h以上。相對濕度： 不大于85%
壓力:大氣壓力。
測量標準:活塞式壓力計，準確度:二等;多功能過程 效驗儀，準確度0. 05級。
被測對象：彈簧管式壓力表（0 ~ 1.6 )MPa,準確度 0. 4級。
（8）核查間隔:分兩次核查，第一次核查為初次檢定 后3個月即2010年5月20日;第二次核查為第一次核查 后的6個月即2010年11月20日。
（9）相關不確定度的評定。
5.1輸入量P的標準不確定度u(P被）的評定：
標準不確定度M CP被)來源主要是被測表的重復性引 起，可通過連續測量得到測量列采用A類方法進行評定。

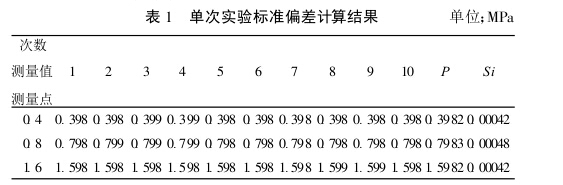

把1. 6 MPa 0.4級彈簧管式壓力表在0. 4 MPa、 0. 8MPa、1. 6MPa重復性條件下分別測量10次，獲得3組 測量列，具體數字見表1。
自由度；V1=? — 1=9
輸入量的標準不確定度故u(標1)的評定：以二等 活塞壓力計為例；
我所建立的活塞式壓力計標準裝置的最大允許示值 誤差，由上級檢定部門出具的檢定證書中給出其值為士 0 05%在區間內認為均勻分布包含因子威可按照
B類不確定度評定。三個點由標準器帶來的不確定度分 別為：
u (P標o 4)=0. 4 X 0. 05/100/73= 0. 00012 u (P 標 0 8)=0. 8 X 0. 05/100/^3=0. 00023 u(P標i 6)=1. 6X 0. 05/100/=0. 00046
估計比值?()/ u(Ps) = 0. 1 v(Ps)=(1/2)X(0. 1)—2=50

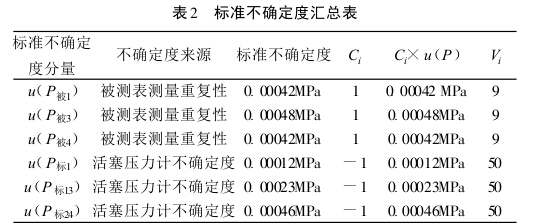

標準不確定度匯總表，見表2。
6.擴展不確定度的評定
取置信概率P = 95 % veff取17查t分布表得到 k95 = t95(17)= 2. 11
U95 = k95 uc (D= 2 11X 0. 00099 ^0. 0021MPa
被檢的壓力表示值誤差測量結果的擴展不確定度 為：U?=0. 0021MPa v = 17 7其它影響測量可靠性因素的說明
7.其它影響測量可靠性的因素主要有：
（1）檢定當時的溫度和濕度略有差別；
（2）對模擬式被檢儀表的示值估讀由于人的主觀因 素存在，使得估讀值偏左或者偏右，產生不確定度；
(3)二等活塞壓力計的測量不確定度。
（4）在相同條件下被測量的量在重復觀測中的變化。 綜上所述：
I 少1 ~y2I < JU\ + u2
1^1 -y2I《0. 003MPa因此該被核查測量設備受控。
