檢定壓力表、氧氣表應注意的幾點問題
各級醫院大量使用的壓力表、氧氣表準確與否，直 接關系到傷病員的康復和醫務人員的人身安全。壓力 表示值偏低，可能由于容器壓力過高而發生爆炸;示值 偏高，可能因壓力過低而使醫用高壓消毒鍋、柜內達不 到預定消毒效果。氧氣表指針不回零,可能誤認為空 氧氣瓶仍有足夠的氧氣，而耽誤危重病人的急救。所 以壓力表、氧氣表被列入國家強制檢定器具之列。

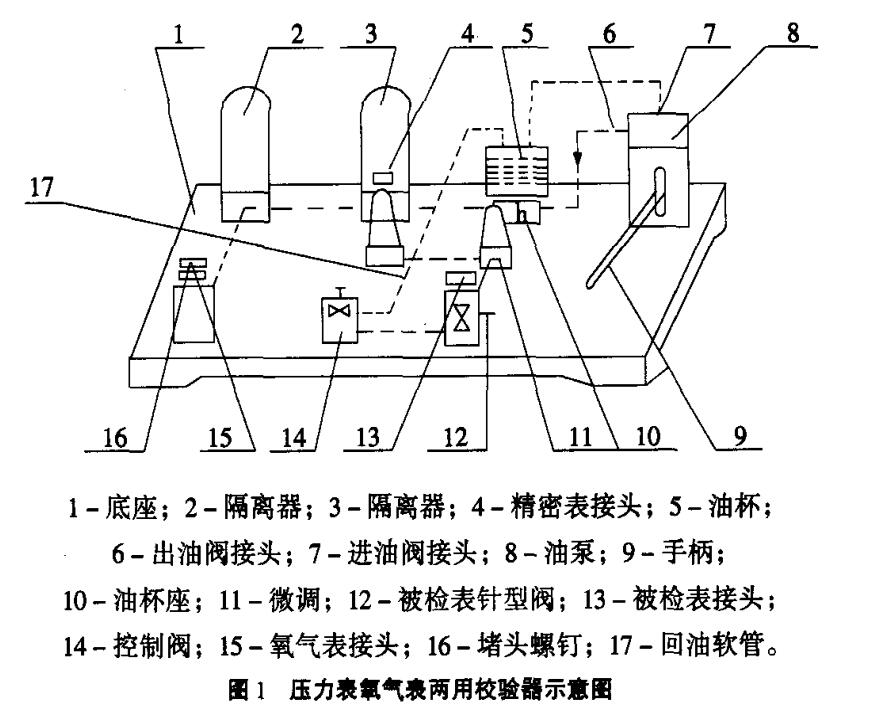

壓力表和氧氣表應遵照（JJG52-1999)《彈簧式 一般壓力表、壓力真空表及真空表檢定規程》進行檢 定。儀器設備的選擇遵照既經濟實用，操作簡便，又 符合《規程》要求的原則。各軍區計量站及醫院計量 室多數選用了壓力表、氧氣表兩用校驗器或其類似產 品。為方便說明問題首先介紹該儀器的結構及特點。 壓力表、氧氣表兩用校驗器的管路連接如圖1所示， 該儀器應用帕斯卡液壓傳遞原理設計。在壓力傳遞路 徑中采用兩個油水隔離器使油、水分離。油路檢定壓力表’水路檢定氧氣表，達到檢定壓力表、氧氣表兩 用的目的。該儀器的特點是：采用杠桿柱塞泵造壓, 操作輕便、省力，既不需要大壓力的氣源或電動氣 栗，又省去了既笨重又精確的鋼制眩碼。其結構布局 合理、外觀整潔。油、水導管靠近底座平面布置，管路接口處采用新型密封結構，密封性能可靠，與標準 表和被測表連接使用的是快速接頭。拆裝方便、迅 速、省時、省力，尤其適用于工作量大的檢定工作。 現就使用中應注意的問題作一討論。

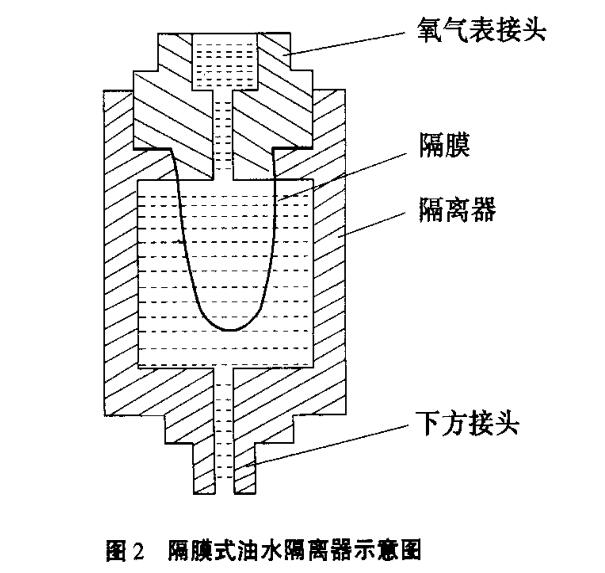

(1)每次使用前，應先從氧氣表接口處注滿清 水。方法是：先將控制閥14打開，從被測氧氣表接 頭處，用注射器注入清水，待到控制閥開關上的回油 軟管內溢出清水為止，此時關閉控制閥，擰上氧氣表 或堵頭螺釘。這里應注意的是：氧氣表接頭處不要有 油花，否則應用清洗劑清洗，因為氧氣表是絕對禁油 的，為了保險起見，我們建議在氧氣表接頭處又加了 一個隔膜式油水隔離器（見圖2)，將此隔離器擰在 氧氣表接頭處，先取下隔膜，向隔離器內注滿清水， 而后用手指將隔膜頂入隔離器，然后固定好，再向隔 膜上方加滿清水，擰上氧氣表。壓力可以通過彈性隔 膜傳到上方，而下面的油水混合液被隔膜阻斷，這樣 就能使油水徹底隔離。
（2）氧氣表是絕對禁油的，檢定時不要裝錯位置 這是需要再次強調的。工具也要專用，如果萬一氧氣 表內進入油脂，應用溫水加清洗劑用注射器沖洗，直 到將表內的水甩入清水中，看不到彩色油影方可。
（3）油杯內注滿變壓器油，將回油管插人油杯 內，打開控制閥，一邊用注射器向進油管注油，一邊 快速壓動手柄9使油路接通。待到回油管17內無氣 泡為止，關閉控制閥，將進油軟管用手指堵住，插入 油杯內，即可開始壓力表或氧氣表的檢定工作。如果 進油部位有空氣，油路接不通，則應將進油閥接頭7 松開4~5圈，向進油軟管內注入油液，待接頭7與 系體螺絲連接處溢出油液，再快速掀動手柄9數次， 待進油管內無氣泡時，再擰緊接頭7進行造壓。如已 產生壓力，再向進油軟管注滿油，插人油杯內。如還 不造壓，可將出油閥接頭6松開2~ 3圈。掀動手柄 9，待接頭6處有油溢出時，再擰緊接頭6，一般就 能造壓正常工作了。
（4）固定好標準表與待測表，先作升壓檢定，而 后再作降壓檢定。在各檢定點要輕敲表殼，輕敲表殼 前后各作一次讀數。兩次結果相差不應超過最大允許 誤差絕對值的二分之一，在被檢表的上限須作3min 耐壓檢驗。修理焊接過彈簧管的表要作lOmin的耐壓 實驗。
（5）長時間使用校驗器，其管路中的水和油會發 生混合。增加了隔膜式隔離器后，雖然油水混合乳狀 液不能直接進人氧氣表，但時間長了，橡膠制成的隔 膜遇到油脂，會老化變性，所以如長期停用就要取下 隔膜，并沖洗干凈。另外油水混合物進人柱塞、閥門 及結頭處，長時間停用期間會腐蝕、鎊死，因此停用 前應排掉此油水混合物，并拆洗柱塞及各處閥門及接 頭，涂上油后按原樣裝好，備下次使用。
（6）在每次檢定完一塊表后，松開控制閥使管路 卸壓時，一定要看到標準表和被測表指針確實巳降到 “零”，而且回油管中已無油液流動時，并將被檢表油 路關閉后，才可以動手抒下被檢表。千萬不可操之過 急，在還剩下1~2小格“殘壓”時就松開被檢表, 因為在大壓力檢定中，這1~2小格“殘壓”可能會 有幾個大氣壓的壓力。在實際工作中，已發生過未等 完全回“零”就卸表造成高壓油液噴到天花板上面的 險情，特提請大家注意。
（7）經常聽到使用壓力表、氧氣表的同志們說: 我們的表不是用壞的，而是你們給“檢壞”的。意指 每檢定一次都要拆卸下來，再裝到工作管路上時，為 了避免泄漏，往往用兩把大扳手拼命擰，很容易造成 細牙螺紋“亂扣”導致報廢。通過實踐，我們探索了 “在線抄表”檢驗法，即：在通壓管路網的“節點” 多通閥門處擰上標準表，記下其指示值PQ;再去查 抄同一管路上的工作表的指示值Pn (n=l、2、3、 ……n);如| PQ-Pn | < A (△為該工作表允許誤 差），則n號表在此壓力測點合格；如丨PQ-Pn丨 >A,則不合格，在排除泄漏等因素后，此表應停用 (維修或更換)。在條件許可的情況下（例如，管道維 修或其他允許短時間停止送壓時）最好遵照檢定規程 在工作表滿量程均布6個以上測壓點（包括零壓力 點)。這樣，對大多數合格表就免除了拆、裝、密封 等手續，既保證了準確，又成倍地減少了工作量。
另外，對于必須拆下來檢定的表，在回裝時，解 決密封問題應使用墊片（墊圈），對螺紋部位應用 “生料帶”纏繞后再擰緊，可以最大限度地在保證密 封前提下，減少螺紋扣的損壞。
以上是我們工作中遇到的或其他各計量站（室) 反映容易出現的問題。真誠希望各計量站（室）同仁 與我們共同研討。
